一、FZB襯氟自吸泵的結構與原理
FZB襯氟自吸泵過流部件采用純凈的氟塑料合金制成，配置外裝式波紋管機械密封。自吸泵主要由儲液室、氣液分離室、渦室、回流孔、葉輪組成。開機前，泵腔內注滿液體儲液室氣液在葉輪高速運轉帶動下，將氣液混合物吸進渦室加壓進入氣液分離室，此時，因空氣比重小于液體，便自然逃逸進入官網，液體則自動從回流孔回流，與儲液室空氣再次混合，被葉輪循環加壓進入氣液分離室…,直至吸程管路中的空氣被排盡，介質被輸送到工況所需要的任意場所。
二、FZB襯氟自吸泵的產品用途
本產品可以安全輸送強酸、強堿、劇毒、有機溶劑、及純凈、貴重的化學介質，充分滿足嚴格的安全性、可靠性和生態環保要求，適用于各種化工流程。儲存液體的容器低于±000（地平面）1m-3m,不便倒灌和加液的場合，使用該泵垂直固定在崗位上，可持續或間斷抽取、輸送化工介質。車輛、船舶裝卸化工介質時，自吸泵可流動在任何崗位。斷續抽取輸送。適用溫度：-20℃～80℃。
三、FZB襯氟自吸泵的型號意義
50FZB-30L
50：泵進口直徑是50mm B: 單級單吸懸臂式離心泵
F: 過流部件材質為氟塑料合金 30：揚程是30m
Z: 具有自吸功能 L: 長支架結構代號

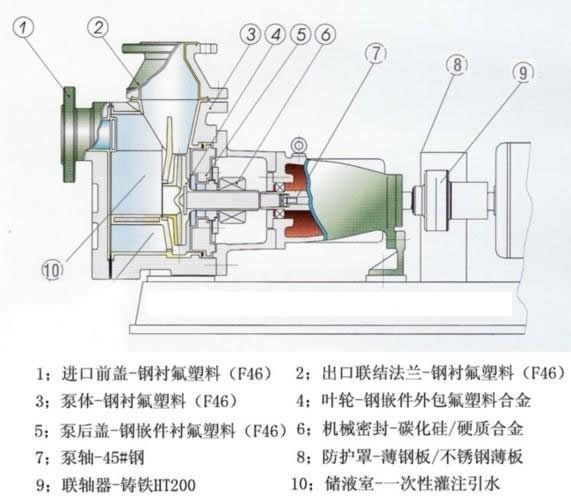

四、FZB襯氟自吸泵的產品結構
五、FZB襯氟自吸泵型號及參數
|
序號 |
型號 |
流 量（m³/h） |
揚程 |
效率(%) |
汽蝕余量 |
進口*出口 |
自吸高度 |
自吸時間 |
電機功率 |
整機重量 |
|
1 |
25FZB-20L |
1.5 |
19 |
10 |
3.0 |
25*25 |
1 |
180 |
2.2 |
65 |
|
*3.6 |
18 |
20 |
||||||||
|
6 |
16 |
30 |
||||||||
|
2 |
40FZB-20 |
5 |
22 |
35 |
3.0 |
40*50 |
1 |
180 |
3 |
47 |
|
*8 |
20 |
42 |
||||||||
|
12 |
17 |
40 |
||||||||
|
3 |
40FZB-30L |
5 |
32 |
24 |
3.5 |
40*50 |
3 |
150 |
4 |
160 |
|
*8 |
30 |
48 |
||||||||
|
12 |
28 |
45 |
||||||||
|
4 |
50FZB-20 |
8 |
22 |
35 |
3.0 |
50*50 |
1 |
180 |
3 |
47 |
|
*12 |
20 |
42 |
||||||||
|
15 |
17 |
40 |
||||||||
|
5 |
50FZB-30L |
8 |
32 |
24 |
3.5 |
50*50 |
3 |
150 |
4 |
160 |
|
*12 |
30 |
48 |
||||||||
|
15 |
28 |
45 |
||||||||
|
6 |
50FZB-45L |
8 |
47 |
24 |
3.5 |
50*32 |
3 |
150 |
7.5 |
210 |
|
*12 |
45 |
35 |
||||||||
|
15 |
43 |
32 |
||||||||
|
7 |
50FZB-70L |
8 |
72 |
20 |
4.0 |
50*32 |
3 |
150 |
15 |
320 |
|
*12 |
70 |
26 |
||||||||
|
25 |
65 |
39 |
||||||||
|
8 |
65FZB-30L |
15 |
32 |
40 |
4.0 |
65*50 |
3 |
200 |
7.5 |
210 |
|
*25 |
30 |
55 |
||||||||
|
35 |
27 |
48 |
||||||||
|
9 |
65FZB-45L |
15 |
47 |
30 |
4.0 |
65*40 |
3 |
180 |
11 |
300 |
|
*25 |
45 |
42 |
||||||||
|
35 |
38 |
44 |
||||||||
|
10 |
65FZB-70L |
15 |
72 |
30 |
4.0 |
65*40 |
3 |
180 |
30 |
530 |
|
*25 |
70 |
41 |
||||||||
|
35 |
65 |
42 |
||||||||
|
11 |
80FZB-30L |
35 |
32 |
54 |
4.5 |
80*65 |
3 |
150 |
11 |
284 |
|
*50 |
30 |
58 |
||||||||
|
60 |
25 |
48 |
||||||||
|
12 |
80FZB-45L |
35 |
47 |
45 |
4.5 |
80*65 |
3 |
180 |
15 |
330 |
|
*50 |
45 |
53 |
||||||||
|
60 |
42 |
46 |
||||||||
|
13 |
80FZB-70L |
35 |
72 |
45 |
5.0 |
80*50 |
3 |
200 |
30 |
550 |
|
*50 |
70 |
50 |
||||||||
|
60 |
65 |
43 |
||||||||
|
14 |
100FZB-30L |
65 |
32 |
54 |
6.0 |
100*80 |
3 |
150 |
18.5 |
390 |
|
*100 |
30 |
60 |
||||||||
|
110 |
26 |
54 |
||||||||
|
15 |
100FZB-45L |
65 |
46 |
48 |
6.0 |
100*80 |
3 |
150 |
30 |
500 |
|
*100 |
45 |
55 |
||||||||
|
110 |
40 |
48 |
注：1.全塑規格：25FZB-20L、40FZB-20、50FZB-20，其余規格均為金屬+襯里結構。
2.設計壓力：全塑為0.6MPa;金屬+襯里為1.6MPa.

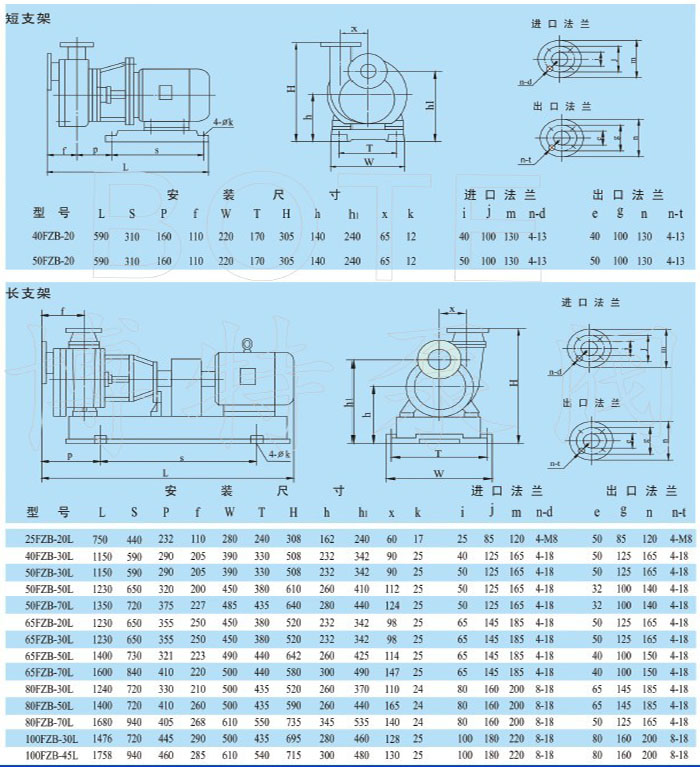

六、FZB襯氟自吸泵安裝尺寸圖

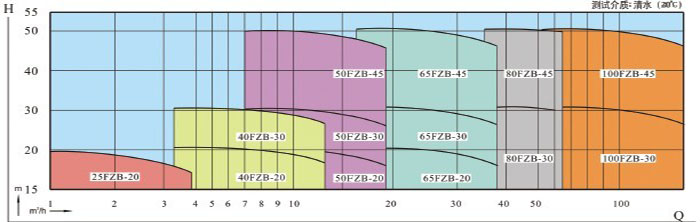

七、FZB襯氟自吸泵性能曲線圖
|

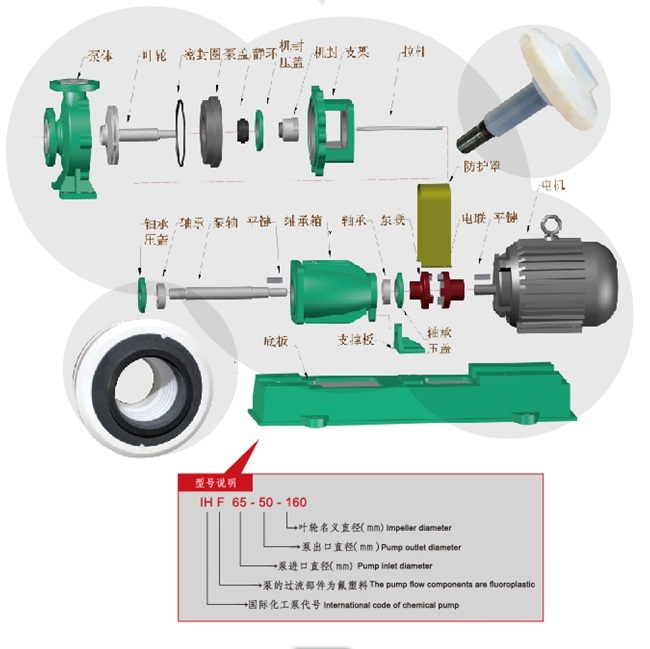

型號
|
轉速
(r／min)
|
流量
|
揚程
(m)
|
效率
(％)
|
功率(KW)
|
必需汽
蝕余量
(m)
|
葉輪直徑
(mm)
|
重量
(kg)
|
||
|
(m3／h)
|
(L／s)
|
軸功率
|
電機功率
|
|||||||
|
IHF32-25-125
|
2900
|
3.5
5
6.5
|
0.97
1.39
1.80
|
21
20
18
|
40
44
42
|
0.50
0.62
0.76
|
1.5
|
2.3
|
128
|
80
|
|
1450
|
1.75
2.5
3.25
|
0.49
0.69
0.90
|
5.25
5
4.5
|
37
40
38
|
0.068
0.085
0.105
|
0.75
|
2.3
|
128
|
75
|
|
|
IHF32-25-125A
|
2900
|
3.1
4.5
5.8
|
0.06
1.25
1.61
|
17.6
16
14.4
|
38
41
40
|
0.70
0.48
0.57
|
1.1
|
2.3
|
115
|
75
|
|
IHF32-25-160
|
2900
|
3.5
5
6.5
|
0.97
1.39
1.80
|
33
32
30
|
34
40
42
|
0.93
1.10
1.26
|
2.2
|
2.3
|
162
|
90
|
|
1450
|
1.75
2.5
3.25
|
0.49
0.69
0.90
|
8.25
8
7.5
|
30
38
40
|
0.13l
0.143
0.166
|
0.75
|
2.3
|
162
|
75
|
|
|
IHF32-25-160A
|
2900
|
3.1
4.5
5.8
|
0.86
1.25
1.61
|
29
28
26
|
30
35
36
|
0.8l
0.97
1.14
|
1.5
|
2.3
|
152
|
80
|
|
IHF40-32-125
|
2900
|
4.4
6.5
8.3
|
1.22
1.80
2.31
|
21
20
18
|
40
45
43
|
0.63
0.79
0.95
|
2.2
|
2.5
|
128
|
90
|
|
1450
|
2.2
3.25
4.15
|
0.60
0.90
1.15
|
5.25
5
4.5
|
37
41
40
|
0.085
0.108
0.127
|
0.75
|
2.5
|
128
|
75
|
|
|
IHF40-32-125A
|
2900
|
3.9
5.6
7.4
|
1.08
1.56
2.06
|
17.6
16
14.4
|
38
42
40
|
0.49
0.58
0.72
|
1.5
|
2.5
|
115
|
80
|
|
IHF40-32-160
|
2900
|
4.4
6.5
8.3
|
1.22
1.80
2.31
|
33
32
30
|
34
40
39
|
1.16
1.42
1.71
|
2.2
|
2.5
|
162
|
90
|
|
1450
|
2.2
2.5
3.25
|
0.60
0.90
1.15
|
8.25
8
7.5
|
33
36
37
|
0.14
0.15
0.18
|
0.75
|
2.5
|
162
|
75
|
|
|
IHF40-32-160A
|
2900
|
3.9
5.6
7.4
|
1.08
1.56
2.06
|
29
28
26
|
32
38
37
|
0.96
1.23
1.41
|
1.5
|
2.5
|
152
|
80
|
|
IHF50-32-125
|
2900
|
8.8
12.5
16.3
|
1.08
1.56
2.06
|
21.5
20
17.5
|
45
54
53
|
1.15
1.26
1.47
|
2.2
|
3.0
|
128
|
90
|
|
1450
|
4.4
6.25
8.15
|
17
1.74
2.26
|
5.37
5
4.37
|
37
46
45
|
0.17
0.18
0.22
|
0.75
|
3.0
|
128
|
75
|
|
|
IHF50-32-125A
|
2900
|
8
11
14.5
|
2.22
3.05
4.03
|
17
16
14
|
42
52
51
|
0.88
0.92
1.08
|
1.5
|
3.0
|
115
|
80
|
|
IHF50-32-160
|
2900
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
33
32
30
|
41
48
47
|
1.93
2.27
2.84
|
4
|
3.0
|
160
|
120
|
|
1450
|
4.4
6.25
8.15
|
1.2
1.74
2.26
|
8.25
8
7.5
|
31
41
42
|
0.31
0.33
0.39
|
0.75
|
3.0
|
160
|
90
|
|
|
IHF50-32-160A
|
2900
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
29
28
26
|
39
47
46
|
1.16
1.88
2.34
|
3
|
3.0
|
150
|
l00
|
|
IHF50-32-200
|
2900
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
52
50
48
|
34
42
41
|
3.70
4.10
5.20
|
7.5
|
3.0
|
190
|
150
|
|
1450
|
4.4
6.25
8.15
|
1.2
1.74
2.26
|
13
12.5
12
|
25
33
36
|
0.62
0.65
0.74
|
1.5
|
3.0
|
190
|
100
|
|
|
型號
|
轉速
(r／min)
|
流量
|
揚程
(m)
|
效率
(％)
|
功率(KW)
|
必需汽
蝕余量
(m)
|
葉輪
直徑
|
重量
(kg)
|
||
|
(m3／h)
|
(1／s)
|
軸功率
|
電機功率
|
|||||||
|
IHF50-32-200A
|
2900
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
45
44
42
|
31
40
39
|
3.24
3.50
4.45
|
5.5
|
3.0
|
178
|
130
|
|
IHF50-32-250
|
2900
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
82
80
76
|
27
35
34
|
7.30
7.80
10
|
11
|
3.0
|
250
|
220
|
|
1450
|
4.4
6.25
8.15
|
1.2
1.74
2.26
|
20.5
20
19
|
20
27
30
|
1.22
1.26
1.40
|
2.2
|
3.0
|
250
|
100
|
|
|
IHF50-32-250A
|
2900
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
7l
70
68
|
25
34
33
|
4.53
6.56
8.52
|
7.5
|
3.0
|
235
|
170
|
|
IHF65-50-l25
|
2900
|
17.5
25
3
|
4.86
6.94
9.0
|
21.5
20
17.5
|
56
64
63
|
1.83
2.13
2.42
|
3
|
3.5
|
128
|
100
|
|
1450
|
8.75
12.5
16
|
2.43
3.47
4.44
|
5.37
5
4.37
|
45
57
58
|
0.28
0.30
0.33
|
0.75
|
3.5
|
128
|
80
|
|
|
IHF65-50-125A
|
2900
|
15.6
22.3
29
|
4.33
6.19
8.1
|
17
16
14
|
53
62
61
|
1.36
1.57
1.79
|
2.2
|
3.5
|
115
|
90
|
|
IHF65-50-160
|
2900
|
17.5
25
32
|
4.86
6.94
9.0
|
33
32
27.5
|
50
59
57
|
3.15
3.69
4.20
|
5.5
|
3.5
|
160
|
145
|
|
1450
|
8.75
12.5
16
|
2.43
3.47
4.44
|
8.25
8
6.87
|
40
53
51
|
0.49
0.51
0.59
|
1.1
|
3.5
|
160
|
90
|
|
|
IHF65-50-160A
|
2900
|
16.4
23.3
30.4
|
4.56
6.5
8.44
|
29
28
24
|
48
58
56
|
2.70
3.10
3.54
|
4
|
3.5
|
150
|
130
|
|
IHF65-40-200
|
2900
|
17.5
25
32
|
4.86
6.94
9.0
|
52
50
45.5
|
45
54
54
|
5.50
6.30
7.35
|
11
|
3.5
|
195
|
225
|
|
1450
|
8.75
12.5
16
|
2.43
3.47
4.44
|
13
12.5
11.4
|
36
46
47
|
0.86
0.93
1.05
|
1.5
|
3.5
|
195
|
100
|
|
|
IHF65-40-200A
|
2900
|
16.4
23.3
30.4
|
4.56
6.5
8.44
|
46
44
40
|
43
53
52
|
4.30
5.00
5.20
|
7.5
|
3.5
|
183
|
170
|
|
IHF65-40-250
|
2900
|
17.5
95
32
|
4.86
6.94
9.0
|
82
80
76
|
39
50
52
|
10.10
10.90
12.74
|
18.5
|
3.5
|
250
|
240
|
|
1450
|
8.75
12.5
16
|
2.43
3.47
4.44
|
20.5
20
19
|
32
42
44
|
1.52
1.62
1.88
|
3
|
3.5
|
250
|
130
|
|
|
IHF65-40-250A
|
2900
|
16.4
23.3
30.4
|
4.56
6.5
8.44
|
71
70
68
|
36
48
50r-
|
8.80
9.30
11.25
|
15
|
3.5
|
235
|
230
|
|
IHF80-65-125
|
2900
|
35
50
65
|
9.72
13.9
18.1
|
21.5
20
17
|
64
69
67
|
3.20
3.95
4.50
|
5.5
|
4.0
|
134
|
150
|
|
1450
|
17.5
25
32.5
|
4.86
6.9
9.0
|
5.37
5
4.25
|
54
64
62
|
0.47
0.53
0.6l
|
1.1
|
4.0
|
134
|
90
|
|
|
IHF80-65-125A
|
2900
|
31
45
58
|
8.6
12.5
16.1
|
17
16
14
|
62
68
67
|
2.30
2.88
3.30
|
4
|
4.0
|
120
|
130
|
|
IHF80-65-160
|
2900
|
35
50
65
|
9.72
13.9
18.1
|
33
32
27.5
|
60
68
67
|
5.24
6.41
7.27
|
11
|
4.0
|
165
|
220
|
|
型號
|
轉速
(r／min)
|
流量
|
揚程
(m)
|
效率
(％)
|
功率(KW)
|
必需汽
蝕余量
(m)
|
葉輪直
徑
|
重量
(kg)
|
||
|
(m3／h)
|
(l／s)
|
軸功率
|
電機功率
|
|||||||
|
IHF80-65-160
|
1450
|
17.5
25
32.5
|
4.86
6.9
9.0
|
8.25
8
6.88
|
50
62
61
|
0.78
0.88
1.00
|
1.5
|
4.0
|
165
|
100
|
|
IHF80-65-160A
|
2900
|
31
45
58
|
8.6
12.5
16.1
|
29
28
24
|
58
67
66
|
4.10
5.12
5.34
|
7.5
|
4.0
|
165
|
190
|
|
IHF80-50-200
|
2900
|
35
50
65
|
9.72
13.9
18.1
|
52
50
45.5
|
52
64
65
|
9.53
10.64
12.39
|
15
|
4.0
|
197
|
230
|
|
1450
|
17.5
25
32.5
|
4.86
6.9,
9.0
|
13
12.5
11.38
|
51
59
58
|
1.21
1.44
1.74
|
3
|
4.0
|
197
|
130
|
|
|
IHF80-50-200A
|
2900
|
31
45
58
|
8.6
12.5
16.1
|
46
44
40
|
50
63
62
|
7.35
8.56
10
|
11
|
4.0
|
185
|
220
|
|
IHF80-50-250
|
2900
|
35
50
65
|
9.72
13.9
18.1
|
82
80
72
|
40
50
51
|
19.40
21.80
25
|
30
|
4.0
|
248
|
400
|
|
1450
|
17.5
25
32.5
|
4.86
6.9
9.0
|
20.5
20
18
|
40
50
51
|
2.40
2.70
3.12
|
4
|
4.0
|
248
|
145
|
|
|
IHF80-50-250A
|
2900
|
31
45
58
|
8.6
12.5
16.1
|
71.5
70
63
|
39
50
51
|
15.40
17.60
19.90
|
22
|
4.0
|
232
|
310
|
|
IHF100-80-125
|
2900
|
70
100
130
|
19.4
27.8
36.1
|
23
20
14
|
70
75
65
|
6.26
7.26
7.63
|
11
|
5.0
|
136
|
220
|
|
1450
|
35
50
65
|
9.7
13.9
18.0
|
5.75
5
3.5
|
65
70
64
|
0.85
0.97
0.98
|
1.5
|
4.5
|
136
|
100
|
|
|
IHF100-80-125A
|
2900
|
62.6
89
116
|
17.4
24.7
32.2
|
18
16
11
|
68
73
65
|
4.50
5.30
5.74
|
7.5
|
5.0
|
122
|
200
|
|
IHF100-80-160
|
2900
|
70
100
130
|
19.4
27.8
36.1
|
34
32
24
|
68
74
65
|
9.53
11.78
13.03
|
15
|
5.0
|
170
|
230
|
|
1450
|
35
50
65
|
9.7
13.9
18.0
|
8.5
8
6.5
|
60
68
67
|
1.35
1.60
1.69
|
2.2
|
4.5
|
170
|
110
|
|
|
IHF100-80-160A
|
2900
|
65.4
93.5
121
|
18.2
26
33.6
|
32
28
21
|
66
73
65
|
8.60
9.30
10.6
|
11
|
5.0
|
159
|
220
|
|
IHF100-65-200
|
2900
|
70
100
130
|
19.4
27.8
36.1
|
52
50
42
|
64
72
71
|
15.50
18.91
20.94
|
30
|
5.0
|
210
|
400
|
|
1450
|
35
50
65
|
9.7
13.9
18.0
|
13
12.5
10.5
|
60
68
63
|
2.06
2.50
2.95
|
4
|
4.5
|
210
|
140
|
|
|
IHF100-65-200A
|
2900
|
65.4
93.5
121
|
18.2
26
33.6
|
46
44
37
|
63
71
70
|
13
15.02
17.40
|
22
|
5.0
|
197
|
310
|
|
IHF100-65-250
|
2900
|
70
100
130
|
19.4
27.8
36.1
|
87
80
68
|
62
69
68
|
26.60
31.60
35
|
45
|
4.0
|
255
|
450
|
|
1450
|
30
50
60
|
8.33
13.9
16.7
|
21.2
20
18.5
|
58
63
62
|
3.00
4.30
4.72
|
5.5
|
4.5
|
255
|
170
|
|
|
IHF100-65-250A
|
2900
|
65.4
93.5
121
|
16.2
26
33.6
|
76.5
70
59
|
60
68
67
|
20.25
26.2
28
|
37
|
4.5
|
238
|
410
|

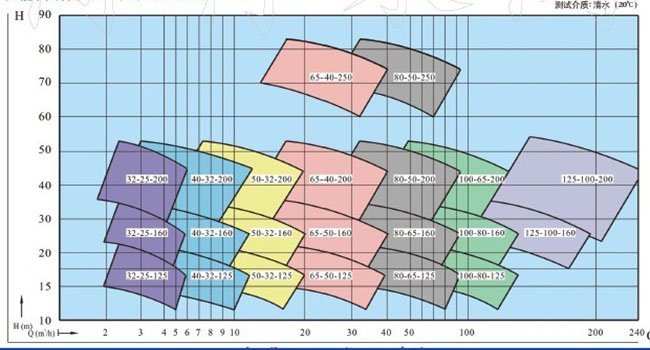

六、IHF襯氟離心泵的性能曲線圖
IHF襯氟離心泵-2900r/min

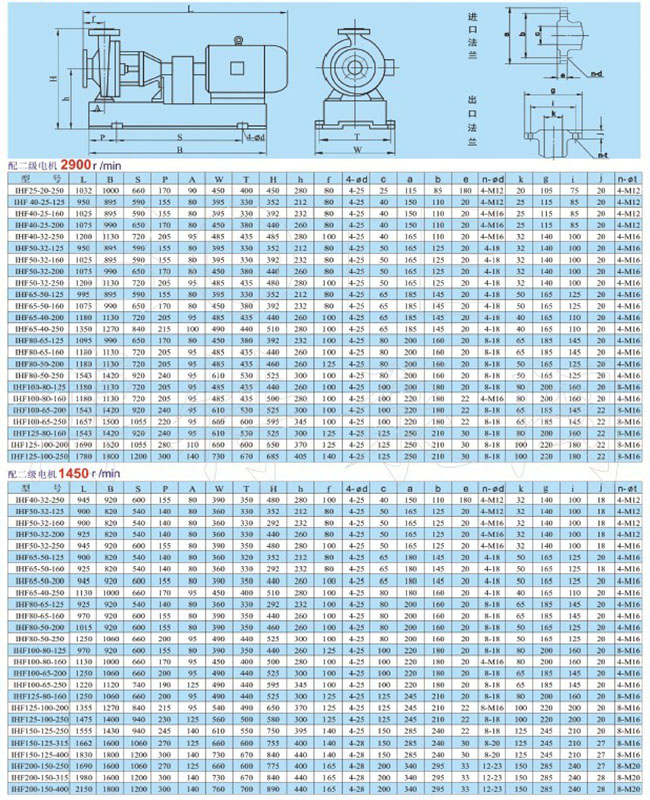

七、IHF襯氟離心泵的安裝尺寸圖

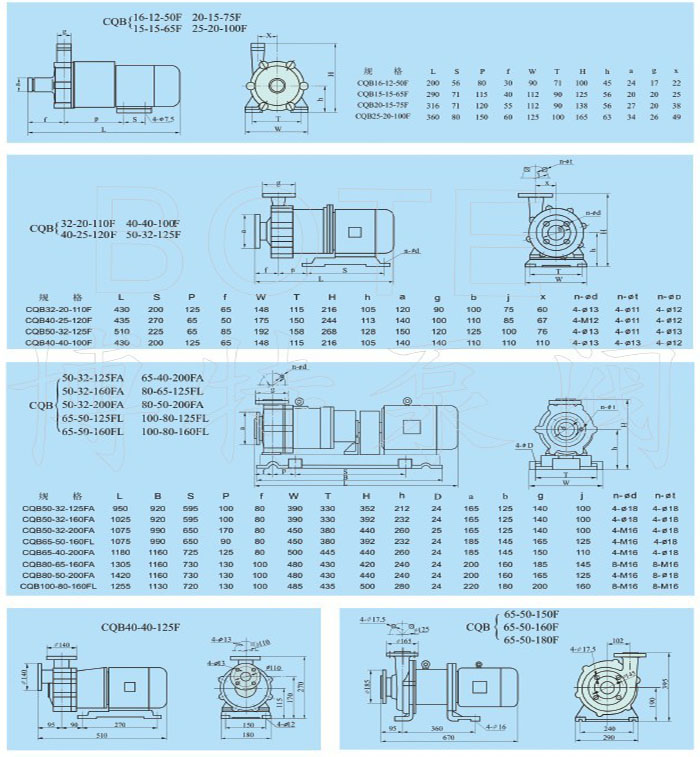

| 型 號 | 流量(m3/h) | 揚程 | 汽蝕余量 | 轉速 | 口徑 | 使用溫度(℃) | 電機功率 | 重量 | |
| 進口 | 出口 | ||||||||
| CQB16-12-50F | 0.6 | 2 | 9 | 2900 | 16 | 12 | ＜80 | 0.025 | 5 |
| CQB15-15-65F | 0.8 | 3.2 | 6 | 2900 | 15 | 15 | ＜80 | 0.18 | 7 |
| CQB20-15-75F | 1.6 | 7 | 6 | 2900 | 20 | 16 | ＜80 | 0.18 | 8 |
| CQB25-20-100F | 2.5 | 10.5 | 6 | 2900 | 25 | 20 | ＜80 | 0.37 | 12 |
| CQB32-20-110F | 3.6 | 12.5 | 6 | 2900 | 32 | 20 | ＜80 | 0.55 | 18 |
| CQB32-20-125 | 3.6 | 20 | 6 | 2900 | 32 | 20 | ＜80 | 0.75 | 20 |
| CQB32-20-160F | 3.6 | 32 | 5 | 2900 | 40 | 25 | ＜80 | 1.5 | 50 |
| CQB40-25-120F | 6.3 | 15 | 5 | 2900 | 40 | 25 | ＜80 | 0.75 | 35 |
| CQB40-25-160F | 6.3 | 32 | 5 | 2900 | 40 | 25 | ＜80 | 2.2/3 | 55 |
| CQB40-40-125F | 6.5 | 17.5 | 3.7 | 2900 | 40 | 40 | ＜80 | 1.1 | 40 |
| CQB50-32-125F | 12 | 20 | 3.2 | 2900 | 50 | 32 | ＜80 | 1.5 | 45 |
| CQB50-32-160F | 12.5 | 32 | 3.5 | 2900 | 50 | 32 | ＜100 | 4 | 80 |
| CQB50-32-200F | 12.5 | 50 | 3.5 | 2900 | 50 | 32 | ＜100 | 7.5 | 150 |
| CQB65-50-125F | 25 | 20 | 4 | 2900 | 65 | 50 | ＜100 | 4 | 100 |
| CQB65-50-150F | 20 | 25 | 4 | 2900 | 65 | 50 | ＜100 | 4 | 100 |
| CQB65-50-150F(A) | 17.5 | 32 | 4 | 2900 | 65 | 50 | ＜100 | 7.5 | 100 |
| CQB65-50-160 | 25 | 32 | 4 | 2900 | 65 | 50 | ＜100 | 7.5 | 160 |
| CQB65-50-180F | 8 | 38 | 5.5 | 2900 | 65 | 50 | ＜100 | 5.5 | 100 |
| CQB65-40-200F | 25 | 50 | 4 | 2900 | 65 | 40 | ＜100 | 11 | 180 |
| CQB80-65-125F | 50 | 20 | 4 | 2900 | 80 | 65 | ＜100 | 7.5 | 160 |
| CQB80-65-160F | 50 | 32 | 4 | 2900 | 80 | 65 | ＜100 | 11 | 180 |
| CQB80-50-200F | 50 | 50 | 4 | 2900 | 80 | 50 | ＜100 | 18.5 | 195 |
| CQB100-80-160F | 100 | 32 | 4 | 2900 | 100 | 80 | ＜100 | 22 | 220 |

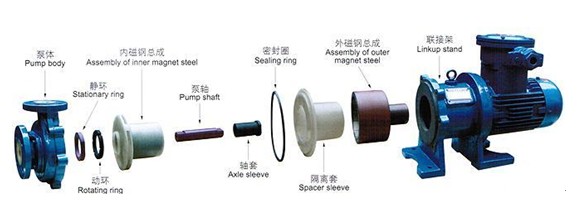

(2)、陶瓷靜環
(3)、密封圈：采用氟橡膠
(4)、隔離套：采用氟塑料制成
(5)、支架、電機
(6)、填充四氟動環
(7)、葉輪、內磁轉子
(8)、外磁鋼總成：采用高強度稀土材料制成

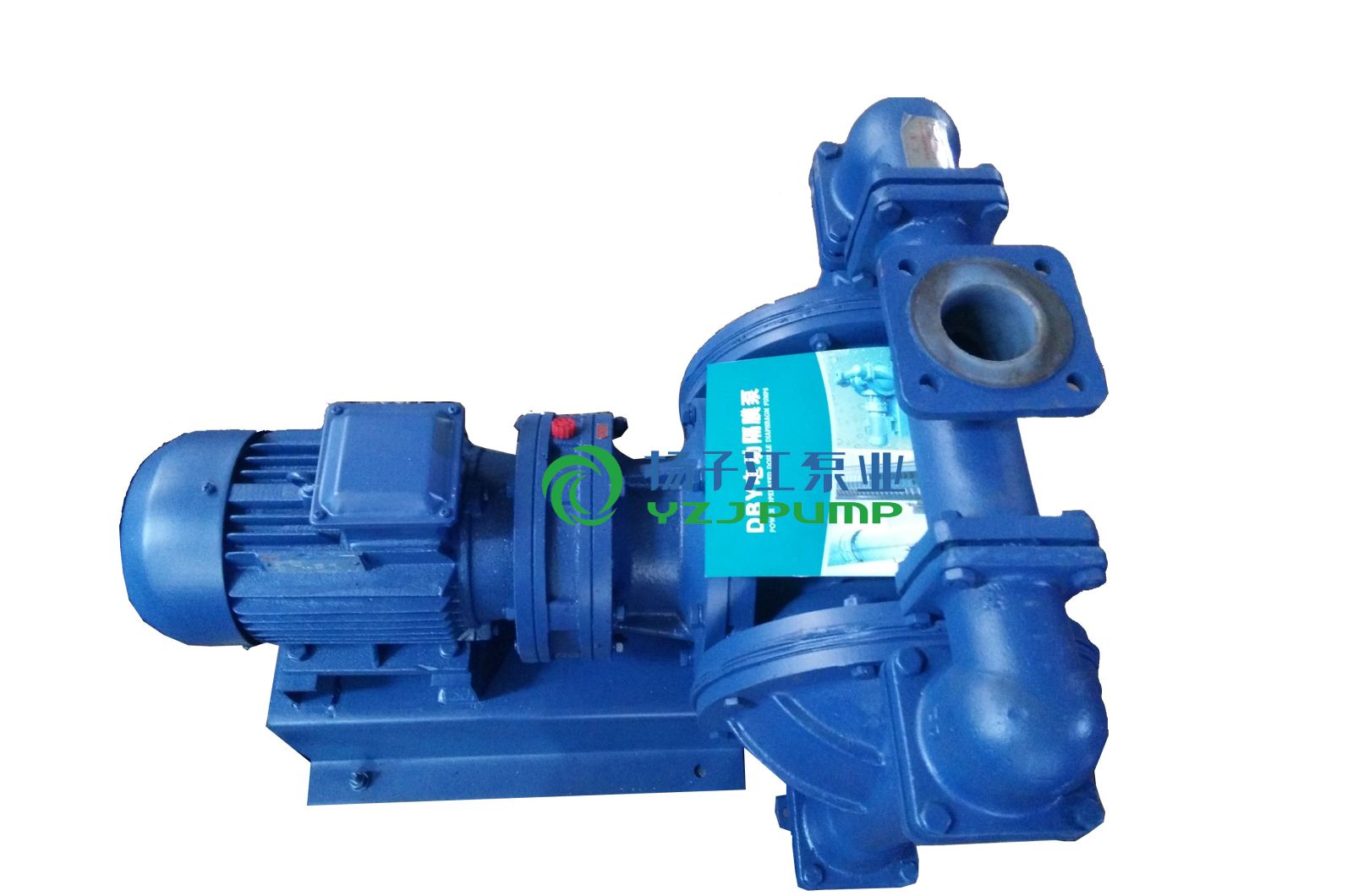

二、通過性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過, 對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
三、由于隔膜將被輸送介質和傳動機械件分開,所以介質絕對不會向外泄漏。且泵本身無軸封,使用壽命大大延長。根據同 介質,隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等,可以滿足不同用戶的要求。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置

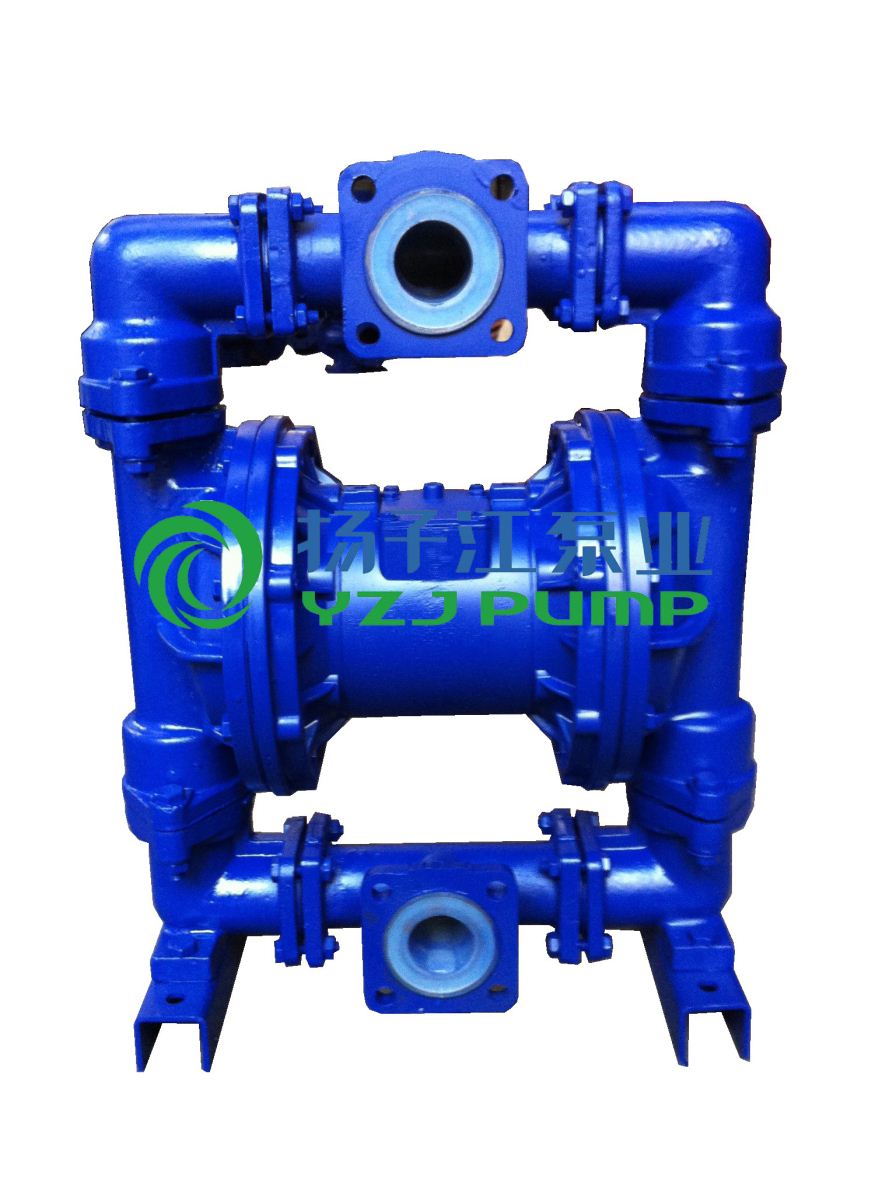

QBY-CF46系列襯氟氣動隔膜泵是目前國內新穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。該系列產品以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，該系列產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。
襯氟氣動隔膜泵-使用場合：
1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
襯氟氣動隔膜泵-工作原理及設計特點:
1、壓縮空氣為動力。
2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因?yàn)槟p而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
襯氟氣動隔膜泵-性能參數：
|
型號 |
流量 |
揚程 |
出口 |
吸程 |
大允許 |
大供 |
大空氣 |
材 料 |
|
流體襯氟 |
||||||||
|
QBY-10CF46 |
0～0.8 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
|
QBY-15 CF46 |
0～1 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
|
QBY-25 CF46 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
|
QBY-40 CF46 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
|
QBY-50 CF46 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
|
QBY-65 CF46 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
|
QBF-80 CF46 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
|
QBY-100 CF46 |
0～30 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
